10100 - Plataforma de trabajo móvil 60° EN131.7

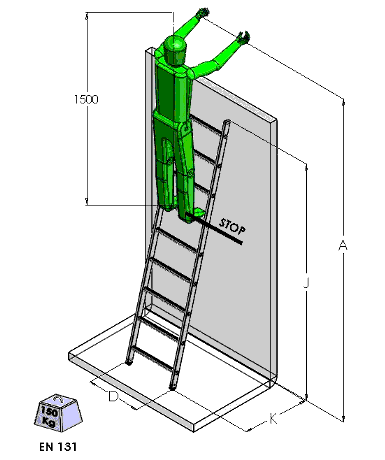

| Modelo / Descargar plano |
Descargar 3D | Montaje | Peldaños | Peso | Ancho D1/D2 |
Apertura N |
Altura Plataforma |
Altura de trabajo B | Altura total M |
Plataforma O1/O2 |
| 1010002_3D |
|
2 | 21 | 0,60/0,88 | 0,99 | 0,50 | 2,00 | 1,52 | 0,60x0,60 | |
| 1010003_3D |
|
3 | 25 | 0,60/0,88 | 1,13 | 0,75 | 2,25 | 1,77 | 0,60x0,60 | |
| 1010004_3D |
|
4 | 28 | 0,60/0,88 | 1,28 | 1,00 | 2,50 | 2,02 | 0,60x0,60 | |
| 1010005_3D |
|
5 | 31 | 0,60/1,10 | 1,42 | 1,25 | 2,75 | 2,27 | 0,60x0,60 |
|
| 1010006_3D |
|
6 | 37 | 0,60/1,26 | 1,56 | 1,50 | 3,00 | 2,52 | 0,60x0,60 |
|
| 1010007_3D |
|
7 | 42 | 0,60/1,26 | 1,71 | 1,75 | 3,25 | 2,78 | 0,60x0,60 |
|
| 1010008_3D |
|
8 | 45 | 0,60/1,51 | 1,85 | 2,00 | 3,50 | 3,02 | 0,60x0,60 | |
| 1010009 | 1010009_3D |
|
9 | 49 | 0,60/1,65 | 1,99 | 2,25 | 3,75 | 3,27 | 0,60x0,60 |
| 1010010_3D |
|
10 | 52 | 0,60/1,81 | 2,14 | 2,50 | 4,00 | 3,52 | 0,60x0,60 | |
| 1010012_3D |
|
12 | 65 | 0,60/1,91 | 2,43 | 3,00 | 4,50 | 4,02 | 0,60x0,60 | |
| 1010014_3D |
|
14 | 98 | 0,60/1,76 | 2,57 | 3,50 | 5,00 | 4,52 | 0,60x0,60 |
|
| 1010016_3D |
|
16 | 108 | 0,60/1,86 | 2,86 | 4,00 | 5,50 | 5,02 | 0,60x0,60 | |
| 1010018_3D |
|
18 | 116 | 0,60/2,01 | 3,15 | 4,50 | 6,00 | 5,52 | 0,60x0,60 | |
| 1010020_3D |
|
20 | 126 | 0,60/2,11 | 3,44 | 5,00 | 6,50 | 6,02 | 0,60x0,60 |
Características a destacar
LOS ESTABILIZADORES SE PUEDEN RECORTAR COLOCANDO CONTRAPESOS. Pedir presupuesto
LAS PLATAFORMAS ESTÁN DISEÑADAS PARA USO INTERIOR, EN CASO
DE USO EXTERIOR CONSULTAR
Altura máxima de
trabajo aproximada (mts): 7
Inclinación °: 60
Peldaño (mm): 200
Separación
peldaños (mm): 250
Otros detalles
La inclinación de
60° obliga a bajar de espaldas.
Perfilería
extrusionada.
Fija con ruedas.
Plataforma 600 x
600.
Resistencia
horizontal al vuelco 30 quilos.
Ruedas
posteriores 150 mm con freno de palanca.
A partir de 14 peldaños doble estabilizador i 4 ruedas de 200 mm.
Asas delanteras para coger.
Segunda
barandilla opcional.
